风管知识第3期|梳理!耐火风管的辅材该如何选择?
发布时间:2022-04-29 浏览次数:
风管知识第3期|梳理!耐火风管的辅材该如何选择?
![3.gif](/d/file/202204/7929baf0fa09e33a4afa91b673c999b3.gif)
第三期
耐火风管辅材的选择
1、目前市面上常见的辅材
常见的辅材有:螺栓、螺钉、法兰、垫片、密封胶
以下为JGJ141-2017《通风管道技术规程》中对相应辅材的规定:
(1)刚度要求
防排烟风管均属于中高压系统,其刚度等级参考下表高压风管和中压风管的刚度要求:
![1.jpg](/d/file/202204/78276f1e51a8d0b077e7a8db8807b789.jpg)
![2.jpg](/d/file/202204/dad5ab30a4b6efd9dfbcce5174f5f3da.jpg)

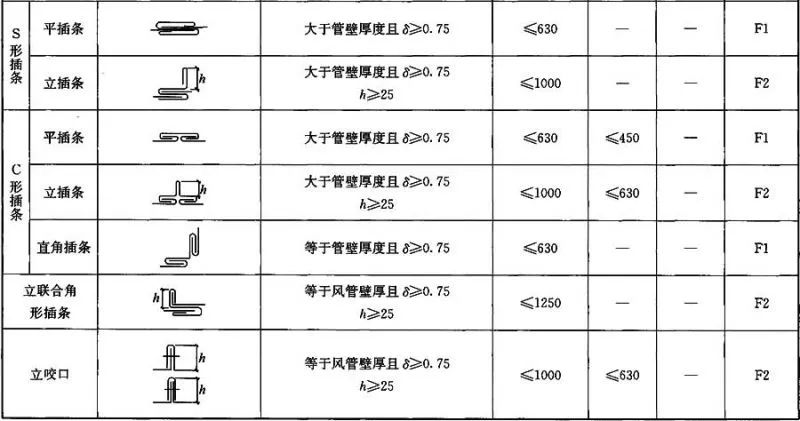

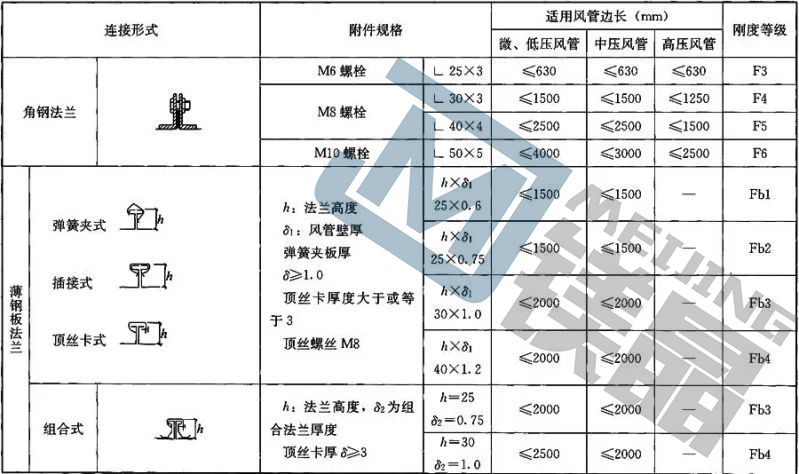

表3.1.5-1金属矩形风管连接形式、适用边长及横向连接刚度等级
![3.jpg](/d/file/202204/762cd4cf6355eaec8c201fa9794c7277.jpg)

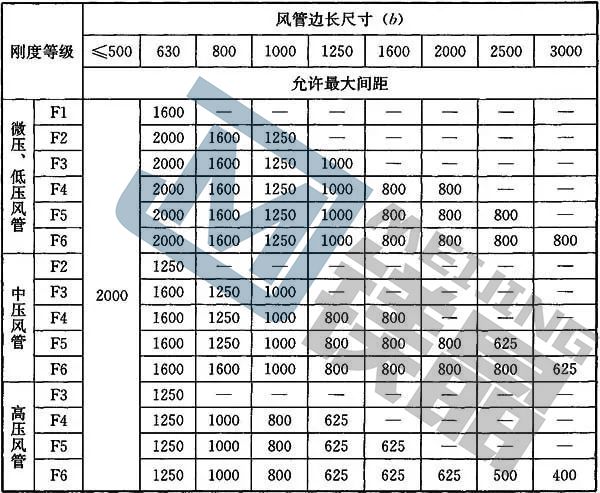

表3.2.7-1矩形风管连接允许间距(mm)
![4.jpg](/d/file/202204/a78595d6a90c9de5015f676b86a473e4.jpg)

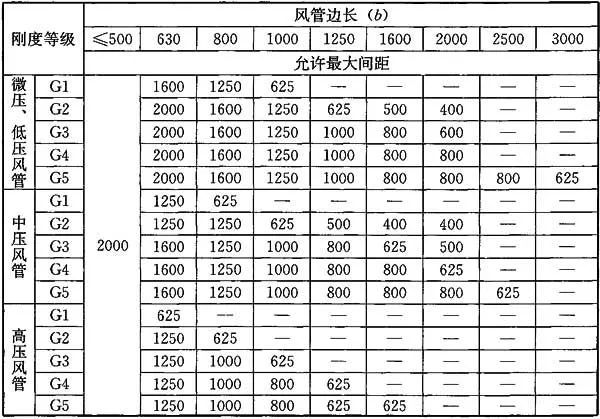

表3.2.7-4矩形风管横向加固允许间距(mm)
(2)螺栓和铆钉
根据不同风管刚度要求,需要搭配不同的角钢,其角钢需要用到的螺栓和铆钉规格、间距在下表也做了详细的说明:
![5.jpg](/d/file/202204/c6870746a181b0b48c4753d8847b32fc.jpg)

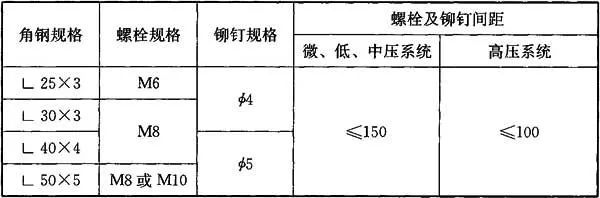

表3.2.2矩形风管角钢法兰材料规格及螺栓和铆钉孔距(mm)
(3)密封
在气密性的环节中我们描述过:管道与管道之间的连接,宜采用3-5mm的耐火密封垫片来保证气密性,以下是密封胶及密封垫的图示:
![6.jpg](/d/file/202204/ebbd3005504227c046d89c199abe8906.jpg)

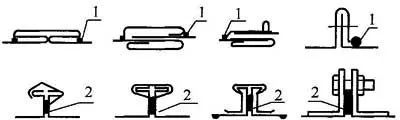

图4.3.5-1矩形风管管段连接的密封
好了,今天的分享就到这里,下期我们将带大家看到风管项目现场常见的问题,我们下期见!
