风管知识第2期|耐火风管主材怎么选？实用知识都在这里了



第二期

耐火风管主材的选择

主材的选择

1、目前市面上常见的耐火风管形式

形式一：镀锌钢板+保温棉（离心玻璃棉/岩棉）+防火板（硬包）

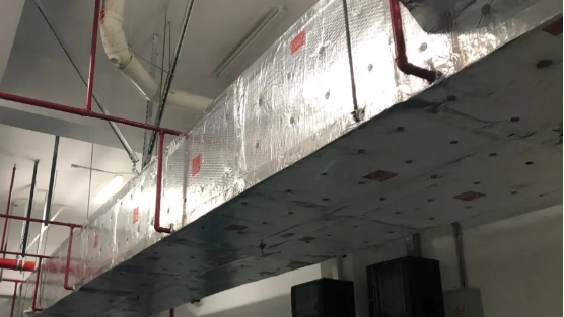

形式二：镀锌钢板+离心玻璃棉+铝箔（软包）

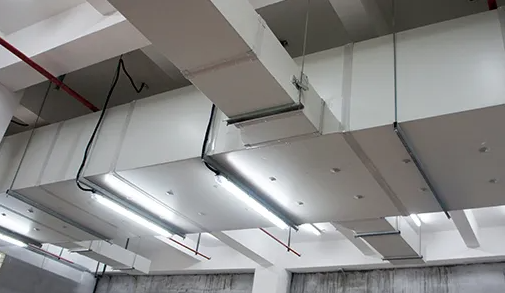

方案三：彩钢+隔热芯材+彩钢

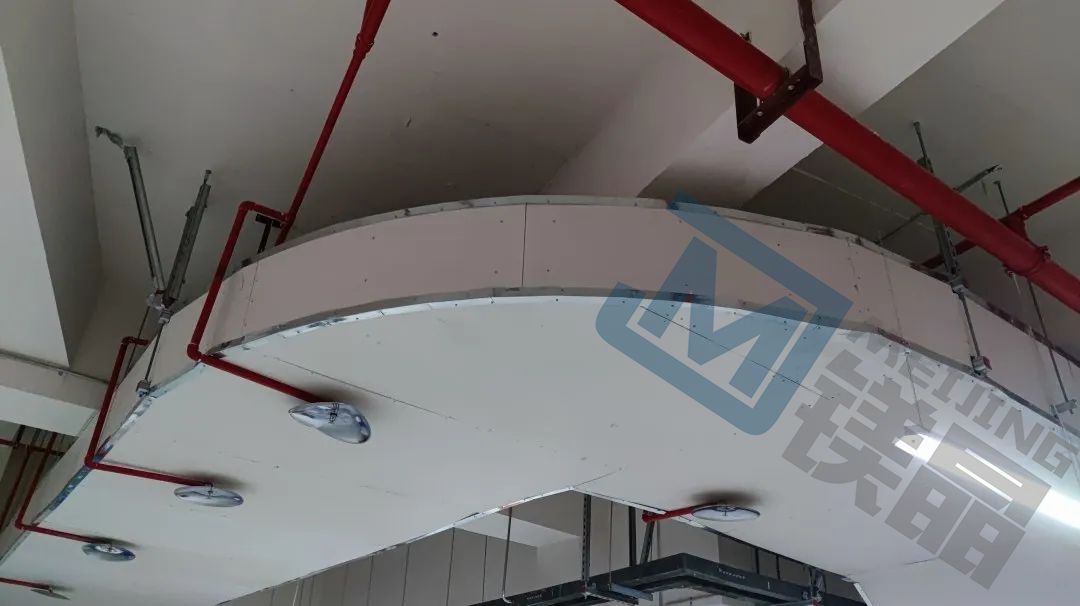

形式四：单面彩钢+防火板

值得一提的是，钢板作为耐火风管的组成材料，虽然自身强度高，是A级不燃材料，但遇火会软化且导热系数高，无法满足耐火极限要求。需在其外层复合或包裹耐火隔热材料，因此选择合适的耐火隔热材料显得尤为重要。

2、主材挑选的重点

在选择耐火风管的主材前，我们先了解两个概念：耐火与隔热：耐火即熔点高，隔热即导热系数低。

以炉火温度800-1200℃这个区间为例，耐火隔热材料熔点需在800-1200℃，才能保持稳定性，不被液化。若要风管耐火极限达到1小时以上，则应选择熔点高及导热系数低的材料。

因此选择耐火隔热材料时，先考虑熔点，在熔点满足的情况下，再对其导热系数择优选择即可。

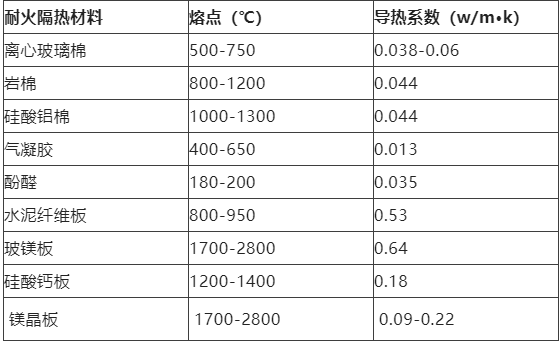

以下是市面上常见的耐火隔热材料的熔点及导热系数表：

2：其他值得注意的指标

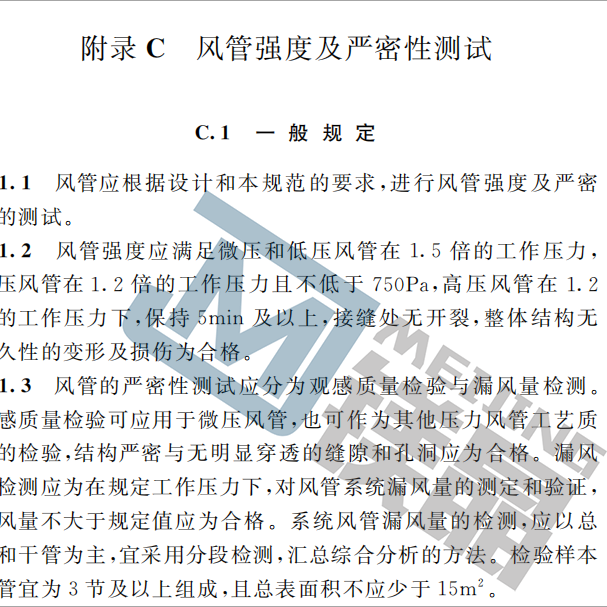

除了前面说的熔点和导热系数，强度和气密性这两个指标也值得注意。在满足耐火极限的前提下，当管道处于在工作状态时，强度和气密性需满足以下要求：



（摘自GB50243-2016《通风与空调工程施工质量验收规范》）

由此可见，风管的强度与组成材料的抗弯强度密切相关，而风管的气密性主要是跟管道的连接方式有关，特别是在管道拼接和管道与管道之间的连接处，更需要确保其气密性。

目前管道拼接常用方式：

一、镀锌铁皮折弯形成钢板风道

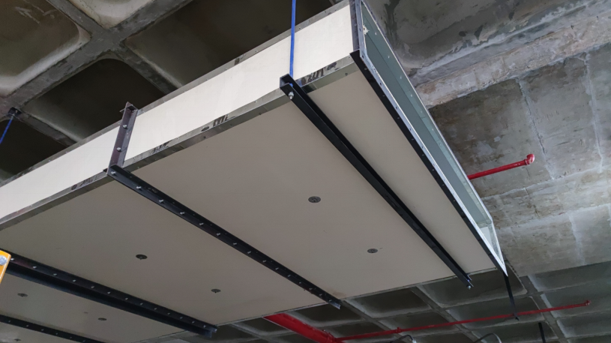

二、内外由金属卡条拼接的方式

三、V形槽，一片法、二片法、四片法的拼接方式

收口是关键，一旦收口破损就无法保证气密性。像市面上的一种复合彩钢风管，会采用一片法的方式拼接，采用该方案就需特别注意：在切割板材时，不能切破外层的包边彩钢，不然会很大程度上影响漏风量。

如何确保气密性？

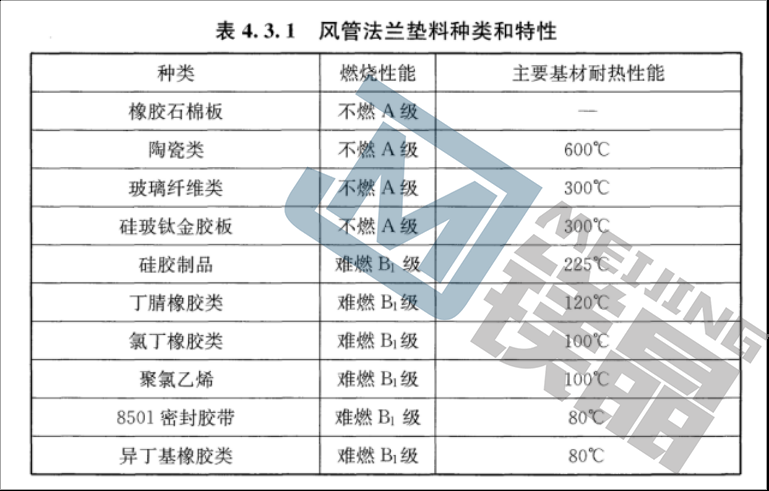

管道与管道之间的连接，宜采用3-5mm的耐火密封垫片来保证气密性。目前规范上A级的有以下四种，防排烟系统应采用不燃、耐高温防火材料密封。以现在市面上常用的是9501型耐火密封胶条为例，该胶条在施工时，需确保胶贴满管道四周。

摘自JGJ141-2017《通风管道技术规程》

好了，今天的分享就到这里，下期我们将告诉大家耐火风管的辅材该如何选择，我们下期见！
