风管知识第1期 |一目了然,耐火风管的作用及要求
发布时间:2022-04-19 浏览次数:
第一期
防排烟系统风管的作用及要求
作用与要求:
1:耐火风管的作用
a、由防烟系统(正压送风)通过从外界送入空气,防止火灾烟气侵入楼梯间、前室、避难层等空间导致避难人群窒息;
b、由排烟系统(负压排烟)将烟气排至建筑物外;
c、补风风管是对排烟系统的风量补充。
2:耐火风管的要求
根据JGJ141-2017《通风管道技术规程》2.0.5中规定:防火风管材质应由不燃材料构成,耐火等级应符合设计规定,耐火时限符合设计要求。
因此,耐火风管应具备的性能如下:
2.1耐火极限要求
耐火风管的耐火极限,需要同时满足完整性和隔热性的要求:
完整性
在规定的耐火试验期内,发生以下任一情况都视为丧失完整性:
a)棉垫被点燃;
b)缝隙探棒可以穿过;
c)背火面出现火焰并持续时间超过10s。
隔热性
在规定的耐火试验期内,发生以下任一情况都视为丧失隔热性:
a)平均温度温升超过初始平均温度140℃;
b)任一点位置的温度温升超过初始温度(包括移动热电偶)180℃(初始温度应是试验开始时背火面的初始平均温度)。
摘自《建筑构件耐火试验方法第1部分
通用要求GB/T9978.1-2008》
2.2耐压要求
风管强度应满足:
微压和低压风管——在1.5倍的工作压力;
中压风管——1.2倍的工作压力且不低于750Pa;
高压风管——在1.2倍的工作压力下,保持5min及以上,接缝处无开裂,整体结构无永久性的变形及损伤为合格。

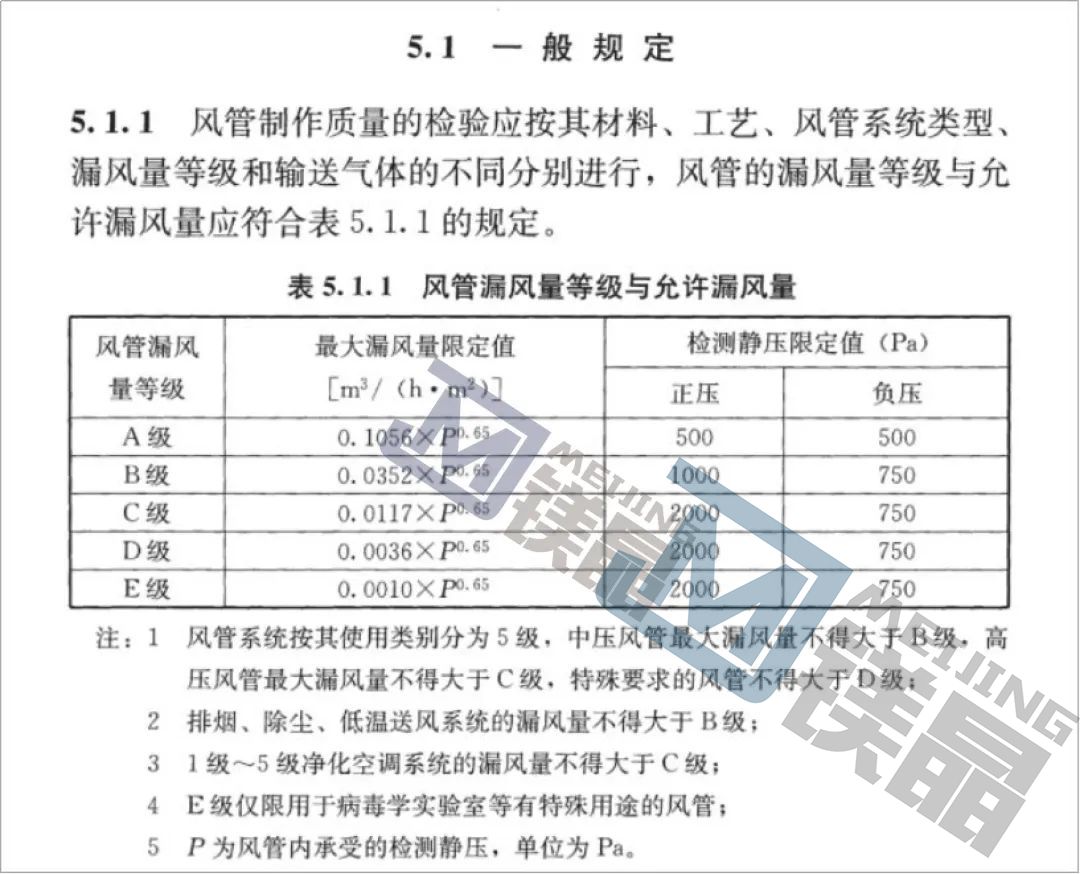

2.3不漏风
在相应的工作压力下,不超过最大漏风量限定值,保证风管连接时的气密性。
好了,今天的分享就到这里,下期我们将告诉大家耐火风管的主材与辅材该如何选择,我们下期见!
