电缆防火隔板：竖井电缆桥架孔洞防火封堵做法图解
发布时间：2021-01-20 浏览次数：
电缆防火隔板：竖井电缆桥架孔洞防火封堵
做法示例

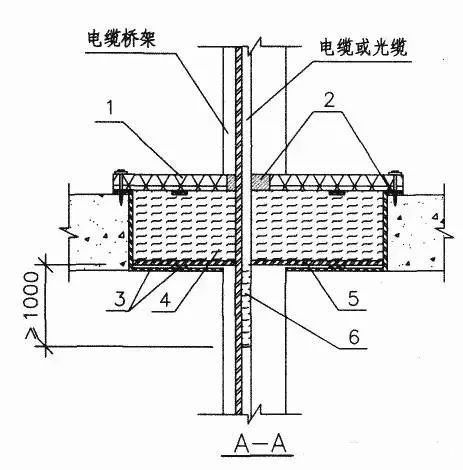

图1电缆桥架穿楼板防火板封堵
1-耐火隔板2-防火堵料（防火泥）3-支架4-矿棉或玻璃纤维5-耐火板或钢板6-防火涂料
基本要求
1、本办法仅电缆桥架穿楼板的防火封堵做法推荐。
2、其他部位孔洞宜设置防火封堵有：
电缆由室外进入室内入口处；电缆进出竖井的出入口处；电缆引至电气柜、盘或控制屏、台的开孔部位；电缆穿隔墙、楼板的孔洞处；主控制室或配电室与电缆夹层之间；跨越防火分区以及竖井跨越楼层的电线管两端管口处；其他需要设置的地方。
3、电缆及绝缘电线穿钢管布线时，应在楼层间预埋钢管，布线后应在两端钢管管口空隙用防火堵料隔离。
4、耐火隔板采用矿棉半硬板（Ef-85型耐火隔板）或6mm及以上钢板。
5、上下防火板夹层空间内可用岩棉或阻火包填塞，防火板间隙用防火泥封堵。
6、桥架孔洞边设置1.5MM厚钢板做方形套管，套管高度为高出地面3CM，或设置一圈3CM高2CM厚的素混凝土阻水圈。
7、桥架内部也应用防火材料上下层隔离。电缆穿套管过防火封堵层，套管端口用防火泥填塞。桥架内部可设支架上布防火板或将下层防火板加工成图（1）形状，内塞防火包如图（2）。
图1 桥架内部防火效果（1）
图2 桥架内部防火效果（2）
8、母线穿楼板防火封堵做法可参照桥架防火封堵工艺。
9、桥架盖板要求穿楼板处应断开。
